TVS二極管的選用

返回列表 來源：發布日期： 2021.07.20

在瞬態條件下，TVS二極管會消耗器件節點的功率。TVS 結旨在處理給定結大小的高瞬態能量。對于給定的脈沖或脈沖寬度，我們將 P PP 定義為 I PP 和 V C 的乘積。由于能量乘以時間，因此這是量化設備能量處理能力的間接方法。在這種情況下，時間由脈沖持續時間給出。大多數 TVS 二極管 I PP 和 P PP 額定值是使用行業標準雙指數波形定義的，這在 IEC61000-4-5 中最常用。IEC61000-4-5標準電流波形為雙指數波形，上升時間為8μS，衰減為20μs，即8/20μs。

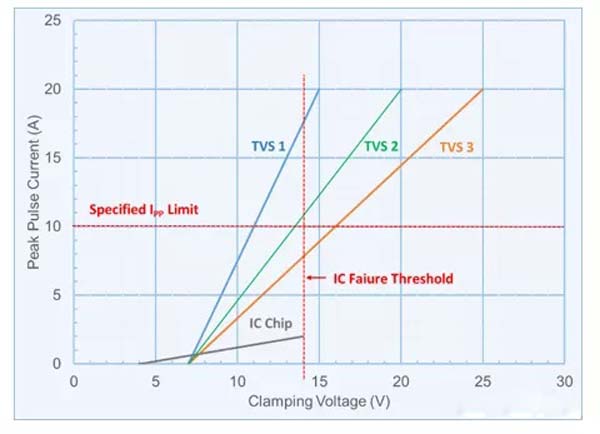

在此示例中，TVS二極管的三個選項(TVS1，TVS2和TVS3)選擇考慮。要保護的IC的故障電壓為14V，根據IEC61000-4-5的要求，該應用需要10A的浪涌測試電流。這意味著，為了保護IC，對于10A及以上的峰值脈沖電流，TVS的鉗位電壓應低于14V。每個TVS器件都具有大約7V的相同擊穿電壓，并且根據IEC61000-4-5的額定最大峰值脈沖電流為20A。對于20A脈沖(P PP =20A * 15V)，TVS1 的P PP額定值為300W(對于20A脈沖，TVS2 的P PP額定值為400W(P PP=20A * 20V)，最后對于20A脈沖，TVS3 的P PP額定值為500W(P PP =20A * 25V)。TVS1被設計具有較低的鉗位特性，并且在器件導通的I未達到14V的IC的故障電壓PP 17A的，遠高于10A的要求。TVS2直到11A以下才達到14V鉗位。從理論上講，該器件可以保護IC，但是設計裕度很小，TVS3層夾在14V在I PP約為7A。也就是說，由于較高的鉗位特性，即使 TVS保持不變，10A脈沖也可能損壞IC。在這種情況下，TVS1(300W)是最佳解決方案，盡管與TVS2(400W)和TVS3(500W)相比，峰值脈沖功率額定值較低。
