了解三端集成穩壓電路。

返回列表 來源：發布日期： 2020.12.17

三端穩壓器屬于串聯型集成、中小功率的穩壓電路，按輸出電壓可否調，可分為兩種：1.固定輸出三端穩壓器：輸出的電壓是固定的；2.可調輸出三端穩壓器：輸出電壓有一個范圍，是可調的。

三端穩壓用的集成電路只有三條引腳輸出，分別為輸入端、輸出端和接地端。將元件上有標識的那面朝向自己，若為78系列，三條引腳分別為輸入端、接地端和輸出端；若為79系列，三條引腳分別為接地端、輸入端和輸出端。用78/79系列三端穩壓IC 來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電壓

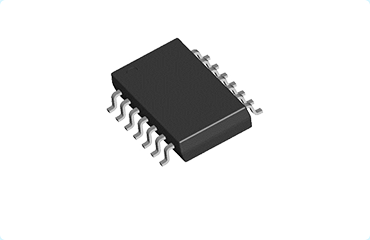

IC產品

工作原理是：不管是那種穩壓器，基本工作原理都是相同的，均采用的是串聯型穩壓電路，它將全部電路集成在單塊硅片中。在線性集成穩壓器中，由于三端穩壓器只有輸入、輸出和公共三個引出端子，具有外接元件少，使用方便，性能穩定，價格低廉等優點，因而得到廣泛應用。
三端穩壓器在串聯型穩壓電源電路的工作過程中，要求調整管始終處在放大狀態。通過調整管的電流等于負載電流，因此必須選用適當的大功率管作調整管，并按規定安裝散熱裝置。為了防止短路或長期過載燒壞調整管，在直流穩壓器中一般還設有短路保護和過載保護等電路。
