畢天科技帶您了解高頻電感

返回列表 來源：發布日期： 2021.04.26

高頻電感主要應用于手機、無線路由器等產品的射頻電路中，從100MHz到6GHz都有應用。電感線圈也是一個儲能元件，它以磁的形式儲存電能，儲存的電能大小可用下式表示：WL=1/2Li2。
線圈的電感越大，流通量越大，并且存儲的電能就越多。電路中電感的最常見作用是與電容器一起形成LC濾波電路。我們已經知道，電容器具有“阻斷直流并通過交流電”的能力，而電感器具有“阻斷直流并通過交流電”的功能。如果具有很多干擾信號的直流電源通過LC濾波電路，則交流干擾信號將被電容器消耗為熱量；否則，電容器會消耗掉熱量。當純直流電流通過電感時，其中的交流干擾信號也將變成磁感應和熱能，較高的頻率極有可能被電感阻抗，從而可以抑制較高頻率的干擾信號。

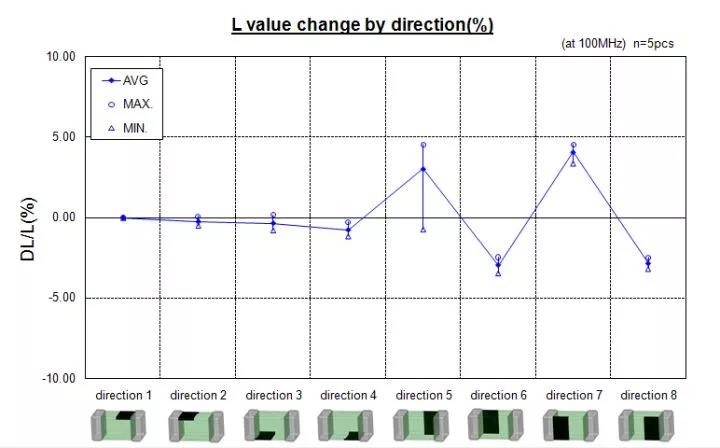

線圈匝之間，線圈與屏蔽之間以及線圈與基板之間的電容稱為分布電容。分布電容的存在降低了線圈的Q值，并且穩定性變差。因此，線圈的分布電容越小越好。使用分段繞組方法可以減小分布電容。某些高頻電感器具有方向性，并且貼片的安裝方向?qū)﹄姼兄涤幸欢ㄓ绊懀缦聢D所示：
微信圖片_20210426182535
