眾所周知，帶通濾波器常常會用于音響裝置的頻譜分析器，那么帶通濾波器究竟是如何在音響裝置中運行的呢?那么下面畢天的小編告訴您。

帶通濾波器是指能通過某一頻率范圍內的頻率分量、但將其他范圍的頻率分量衰減到較低水平的濾波器，與帶阻濾波器的概念相對。一個模擬帶通濾波器的例子是電阻-電感-電容電路(RLC circuit)。這些濾波器也可以用低通濾波器同高通濾波器組合來產生。

許多音響裝置的頻譜分析器均使用此電路作為帶通濾波器，以選出各個不同頻段的信號，在顯示上利用發光二極管點亮的多少來指示出信號幅度的大小。這種有源帶通濾波器的中心頻率 ，在中心頻率fo處的電壓增益Ao=B3/2B1，品質因數，3dB帶寬B=1/(п*R3*C)也可根據設計確定的Q、fo、Ao值，去求出帶通濾波器的各元件參數值。R1=Q/(2пfoAoC)，R2=Q/((2Q2-Ao)*2пfoC)，R3=2Q/(2пfoC)。上式中，當fo=1KHz時，C取0.01Uf。此電路亦可用于一般的選頻放大。有源帶通濾波器電路，此電路亦可使用單電源，只需將運放正輸入端偏置在1/2V+并將電阻R2下端接到運放正輸入端既可。

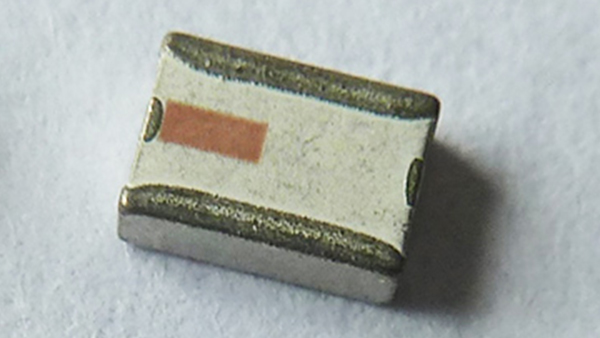

深圳市畢天科技有限公司創建至今，堅持不斷創新，實力與日俱增。公司主要代理臺灣璟德(ACX)，西北臺慶(TAI-TECH)等，產品主要涉及：FEA前端模塊、藍牙天線、貼片濾波器等產品;主要應用于藍牙，網通設備，移動通訊，消費類電子等，歡迎各位顧客來電咨詢。
