低功耗射頻收發器匹配的巴倫濾波器（又稱“平衡不平衡轉換器”）。在專注于產品尺寸和成本控制的應用中，例如IoT傳感器，智能儀表，警報，遠程控制，樓宇自動化和工業控制系統等，該新產品可幫助工程師節省電路板空間并克服射頻電路相關的設計 挑戰。平衡-不平衡變換器的功能是使系統具有不同的阻抗或與差分/單端信令兼容，并用于現代通信系統中，例如移動電話和數據傳輸網絡。
巴倫濾波器的重要標準指標是其平衡，即兩個平衡輸出（一個是180°反相輸出，另一個是非反相輸出）”功率水平相等，相位差為
180°”。理想狀態的接近度。 兩個輸出之間的相角差從180°偏離的程度稱為平衡-不平衡變換器的相位不平衡。此設備是超小型不平衡變壓器。 BALF-SPI2-01D3集成了匹配網絡和諧波濾波器。 匹配柵欄已針對ST S2-LP收發器進行了定制。 BALF-SPI2-01D3在不導電的玻璃基板上使用ST Microelectronics IPD技術來優化RF性能。

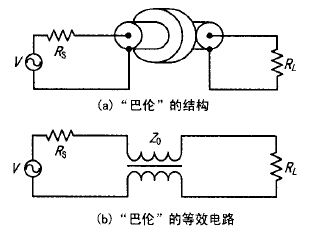

在同軸電纜內部，由于內部導體和屏蔽層內部的電流所產生的電場僅限于兩者之間的空間，因此這兩個電流的振幅相等，相位相反。
同時，集膚效應導致在屏蔽層外部產生另一電流。 當電流大時，作為饋線的同軸電纜可以變成天線，并且強度與電流成比例的電磁場向外輻射。
巴倫濾波器一把用在無線電及基帶視頻、雷達、發射機、衛星、電話網絡、無線網絡調制解調器/路由器上。
